陶瓷规整波纹填料

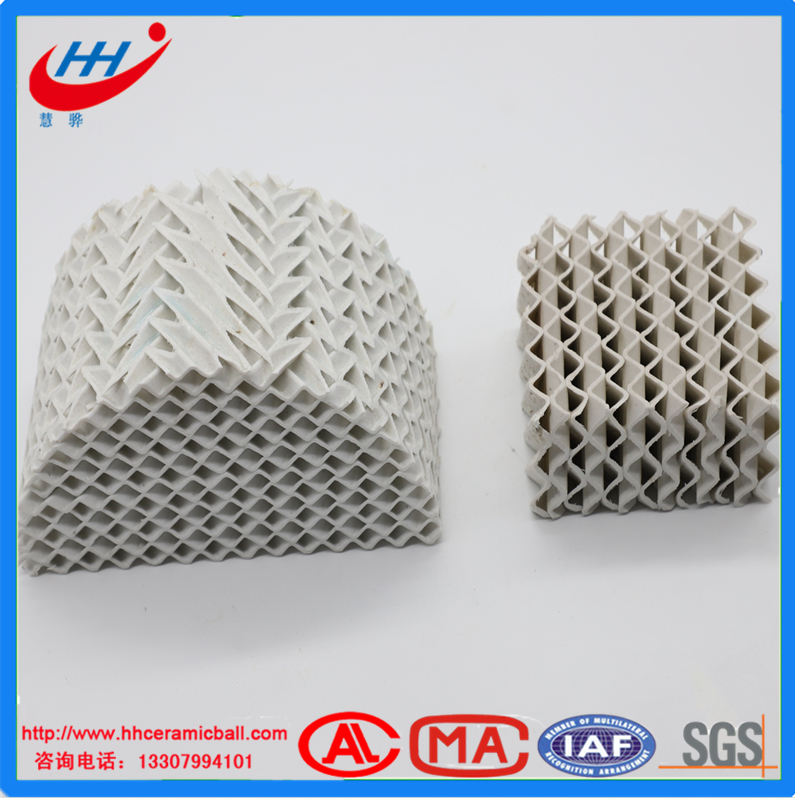

陶瓷规整波纹填料图片
一、陶瓷规整波纹填料简介
陶瓷规整波纹填料是一种新型规整波纹填料，是继金属板波纹填料开发应用之后开发的孔板波纹填料，陶瓷规整波纹填料根据波纹竖同倾角的不同，可分为X型和Y型两大类，X型的倾角为30°，Y型的倾角为45，X型具有较小的压降，而Y型则具有更好的传质性能。为了兼顾压降和传质性能，可在板上开孔。江西kaiyun体育登录网页入口可根据用户要求，生产不同比表面积和不同尺寸的非定型规整填料。
陶瓷规整波纹填料由许多具有相同几何形状的填料单元体构成。陶瓷规整填料的单元体是相互平行叠加的波纹片。陶瓷规整波纹填料与陶瓷散堆填料相比具有效率高、降压低、处理量大、持液量小、放大效应不明显，操作弹性大等一系列优点。
二、陶瓷规整波纹填料优点
1、 流通量大。新塔设计可缩小塔直径，老塔改造可大幅度增加处理量。
2、分离效率高。较散堆填料有大得多的比表面积。
3、 压降低。可大量节约能源。
4、 操作弹性大，放大效应不明显。
5、 适用于各种塔径。
6、强抗酸、碱尤其是H2S、环烷酸氯离子的腐蚀。
三、陶瓷规整波纹填具体应用
1、卤化有机化合物的精馏
2、对压降和理论板数有严格要求的腐蚀性混合物的精馏、吸收等过程。
3、 硫酸吸收、硝酸提浓及化肥厂气体净化等有大量本性介质的塔中。
4、绝压从100Pa起的真空操作。
5、用作换热器、除雾器或催化剂载体等。
四、陶瓷规整波纹填料几何性能
|
型号 |
比表面积m²/m³ |
堆比重kg/ m³ |
空隙率 % |
倾斜角 |
压力降mmHg/m |
理论板数m-1 |
水力直径 mm |
液体负荷m³/m²h |
F因子m/s(kg/m³)-1 |
|
125Y |
125 |
320 |
90 |
450 |
1.8 |
1.8 |
28 |
0.2-100 |
3.0 |
|
160Y |
160 |
370 |
85 |
450 |
2 |
2 |
15 |
0.2-100 |
2.8 |
|
250Y |
250 |
420 |
80 |
450 |
2 |
2.5 |
12 |
0.2-100 |
2.6 |
|
350Y |
350 |
470 |
78 |
450 |
2.5 |
2.8 |
10 |
0.2-100 |
2.5 |
|
400Y |
400 |
500 |
75 |
450 |
3 |
3 |
8 |
0.2-100 |
2.0 |
|
450Y |
450 |
520 |
72 |
450 |
4 |
4 |
7 |
0.2-100 |
1.8 |
|
550Y |
550 |
620 |
74 |
450 |
5.5 |
5-6 |
6 |
0.18-100 |
1.4 |
|
700Y |
700 |
650 |
72 |
450 |
6 |
7 |
5 |
0.15-100 |
1.3 |
|
100X |
100 |
280 |
92 |
300 |
1.5 |
1 |
30 |
0.2-100 |
3.5 |
|
125X |
125 |
300 |
90 |
300 |
1.8 |
1.5 |
28 |
0.2-100 |
3.2 |
|
160X |
160 |
350 |
85 |
300 |
2 |
1.8 |
15 |
0.2-100 |
3.0 |
|
250X |
250 |
380 |
80 |
300 |
2.5 |
2.3 |
12 |
0.2-100 |
2.8 |
|
350X |
350 |
450 |
78 |
300 |
3 |
2.5 |
10 |
0.2-100 |
2.6 |
|
400X |
400 |
480 |
75 |
300 |
4 |
2.8 |
8 |
0.2-100 |
2.2 |
|
450X |
450 |
500 |
72 |
300 |
4.5 |
3-4 |
7 |
0.2-100 |
2.0 |
|
470X |
470 |
440 |
75 |
300 |
5 |
5 |
7 |
0.2-100 |
1.8 |
|
550X |
550 |
620 |
74 |
300 |
5.5 |
5-6 |
6 |
0.18-100 |
1.4 |
|
700X |
700 |
650 |
72 |
300 |
6 |
7 |
5 |
0.15-100 |
1.3 |
